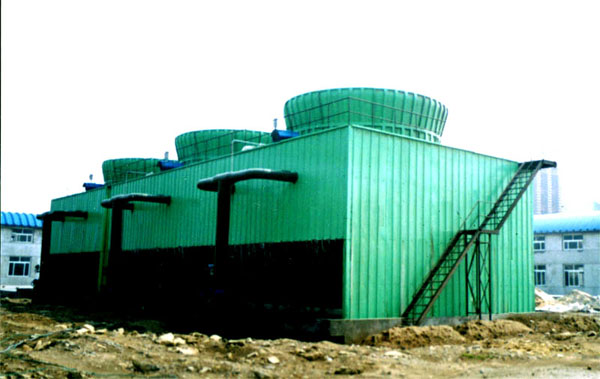

方形逆流式標準型/中溫型/高溫型玻璃鋼冷卻塔
1、塔體由優質玻璃鋼制作而成，表面采用膠衣樹脂粘結，具有耐老化、耐腐蝕、表面鮮艷光潔、不褪色等特點，標準色為奶黃色，赤可根據用戶提供的色板專門制造。
2、配用風機有鋁合金和玻璃鋼二種，具有塔機匹配合理、大風量、低噪聲、高效率、運轉平穩、風速均勻、壽命長等特點。
3、電機采用戶外立式冷卻塔專用電機，具有節能、高效等優點，減速器采用最新設計的冷卻塔專用減速器，運轉平穩、效率高、噪音小、溫升低、壽命長，大塔還采用多臺風機并列運轉，并具有獨立的氣室，運行時可隨氣象參數變化，用停開部分風機的辦法來節約電能消耗。
4、填料經本廠熱工測試中心測 試，選用新型高效填料，具有水的再分布均勻、親水性好、風阻小、耐高溫等特點。
5、鋼支架采用先進鍍鋅工藝，鍍鋅后添加二道防銹油漆，防腐能力特別強。
6、由于可組合安裝，故處理水量可成倍增加，而土地占用面積較小。
7、矩形結構，外形美觀，與建筑物十分協調，特別適宜于賓館、酒家等高級建筑的空冷系統。
8、積水型塔底盤有積水槽可替代混凝土小池用，貯水量大，并裝有手動、自動補給水裝置和排污、溢流管等，能節約大量水池費用，是目前國內新穎系列產品。
圓型逆流式玻璃鋼冷卻塔說明
本網站產品介紹中所有冷卻塔都是節能型的，因為電機安裝容量在國內外同類冷卻塔中較低。低噪聲型及超低噪聲型冷卻塔水溫降一般為 3~8攝氏度，適合于空調制冷等設備的冷卻。
超低噪聲冷卻塔是在低噪聲冷卻塔的基礎上又采取了一系列噪聲控制措施，標準點噪聲值比相應的低噪聲低 ~5dB(A)。它適合于對噪聲要求更嚴的地方，例如：賓館、醫院、公共建筑以及距居民區較近的場合。
工業型即中高溫冷卻塔，水溫降一般為 10~25攝氏度。該型增加了塔體直徑、風量風壓、功率、填料高度等一系列措施。它適合于水溫降較高的工業用水的冷卻。其代碼如下，例：
DBNL 3 -100型：D-低噪聲；B-玻璃鋼；N-逆流式；L-冷卻塔；3-第三次改型設計；
100-標準工況的名義流量100m 3 /h；
GBNL 3 -100型：G-工業型中、高溫降；
CDBNL 3 -100型：CD-為超低噪聲型；
DBNL 3 J-100型：J-為集水型。（集水型冷卻塔的水盤比一般型的水盤高300~400mm）。
DBNL3W-100型：W-為無集水盤型。（無底盤型即為無下塔體，適合安裝在水池上方，可節省設備投資，提高降溫效果。）
選用及使用
選用時須知水量 Q、進水溫度t 1 、出水溫度 t 2 及設計濕球溫度τ，根據熱力性能曲線確定型號。
就材料的耐寒性而言，能適用于 -50攝氏度的地區，但是對于最冷月平均氣溫低于-10攝氏度的地區，訂貨時應提出要求方結冰措施，出廠前可配有淋水導流環，使水不流到百葉窗上。
循環水混濁度不大于 50毫克/升，短期不大于100毫克/升，不宜含有油污和機械性雜質，必要時采取滅藻及水質穩定措施。
基礎圖供安裝參考。大塔的進、出水管方向見圖示，小塔可在水平位置任意定，但不得碰基礎，中間有基礎的，其荷載應為運轉重的 25%，其余的75%由外圍長方形基礎平均承擔，如在屋頂安裝，應考慮風荷載引起的附加壓力。
小于 125型的冷卻塔，外面連接的進出水管與冷卻塔連接處應設支座，防止過多的重量壓在塔壁上。
布水管按名義流量開孔，如實際水量與名義流量相差 15%以上，訂貨時說明，由制造廠改變開孔尺寸。塔的進水管水壓大約為2米到5米水柱。設計時不要壓力過高，否則流量過大會飄水。
本產品適用于水溫不超過 60攝氏度，如超過60攝氏度的，訂貨時提出，本廠可在選材上加以解決。如需阻燃型冷卻塔，訂貨時須說明，我廠也可滿足要求。
150型以上的冷卻塔風機，葉片角度可以調整，但要保證各葉片角度一致，電流不超過電機的額定電流。各型風機可以短期間倒轉來消冰。因此，在結冰嚴重的地區，應設置可逆磁力起動器，按鈕應安裝在冷卻塔的附近（調葉片方法見橫流式玻璃鋼冷卻塔說明）。
方型橫流式玻璃鋼冷卻塔
橫流式冷卻塔有BHZ系列與HBL系列兩種，BHZ系列有低噪聲型及超低噪聲型。單塔冷卻水量分別為80、100、125、175、200mm 3/h(6×200m 3/h)，參數表超過200m 3/h都是數臺組裝，在風機、電機欄內有臺數的標注。HBL系列除有低噪聲型及超低噪聲型之外，還有中高水溫降的工業型，單塔冷卻水量分別為300、500、700m 3/h，也能并聯使用，它的特點是氣流速度高，燥聲略高于組裝塔，但低于逆流塔，占地面積小。
兩個系列代碼：B-玻璃鋼、H-橫流塔、Z-組裝式、L-冷卻塔。其余與逆流式相同。
結構特點：本系列采用兩側進風，靠頂部的風機使空氣經由兩側的填料與熱水進行質交換，濕空氣再排向塔外，填料采用兩面有凸點的點波片，通過安裝使點波片粘結成整體，以提高剛性，由于兩面有凸點，避免了水滴直接滴下的機會，提高了形成水膜的作用，填料尾部設有收水措施。風機采用低轉速、低動壓的機翼型玻璃鋼風機葉片。采用滌綸纖維增強的動力帶，它的噪聲小，傳動效率高，遇水不打滑。由于兩側進風，填料由水池底部直接堆放到配水槽。因此，沒有象逆流塔那種滴水聲音，這對于降低冷卻塔的噪聲是十分有利的�？紤]到組裝方便，冷卻塔基座安放在條形鋼筋混凝土基礎上。樣本中的基礎尺寸僅供參考，各基座的受力可取平均值，地腳螺栓處可預埋200×200m，厚16mm的鋼板。如用戶希望水槽貯水量加大，可在訂貨時說明。
冷卻塔配件
一.冷卻塔填料
1. 圓形填料：斜波耐高溫冷卻塔填料，有聚氯乙烯、聚丙烯等材質，耐高溫，耐老化，降溫效果好。
2. 方形填料：方形斜波、S波、點波等形狀塔料有聚氯乙烯、聚丙烯等材質，耐高溫、耐老化、降溫效果好。
二. 冷卻塔電機減速機
1.皮帶式電機減速機。
2. 直連行星齒輪式減速機。
3. 大型塔用軸外傳動式電機減速機。
三. 冷卻塔風機
1. 鋁板制四葉片風機
2. 玻璃鋼制大型風機
四. 冷卻塔噴頭
有圓形塔、方形塔、電廠雙曲線塔噴頭，材質為ABS工程塑料，有耐老化，耐高溫等特點。
五. 冷卻塔收水器
型號有165-45型，有收水片、偏峰支架、螺桿等組成。
六. 冷卻塔布水器、布水管
1.布水器：各種型號布水頭，鋁制，軸承有普通軸承與不銹鋼軸承等。
2. 布水管：由玻璃鋼管制成，型號各異，布水均勻，耐用。
